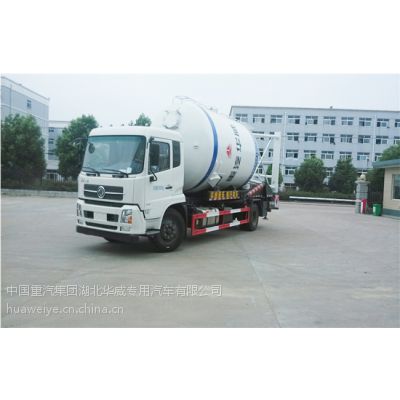

东风天锦背罐车参考图片：

东风天锦背罐车介绍：背罐车用于干混砂浆储料罐的装卸和运输，该车采用全液压驱动，通过操纵手动控制液压阀，在委短时间内实现储料罐的自动装卸，省时省力。背罐车主要功能是将干混砂浆散装移动筒仓从干混砂浆生产厂运送到工地或工地之间的搬运，散装移动筒仓可以是空罐，也可以装载一定量的干混砂浆。通过液压系统与装卸翻转机构的协同动作，该车可自动托起干混砂浆散装移动筒仓并将其纵卧放在自身的车架上，实现干混砂浆散装移动筒仓的运输，将干混砂浆散装移动筒仓运到***地点后，又可自动将干混砂浆散装移动筒仓卸下安放到地面上。整个操作可由一人可独立完成，实现移动筒仓的文明装卸，减轻了移动筒仓装卸的劳动强度并节约了装卸时间，可大大提高移动筒仓的装卸效率。

与国内同类产品相比，华威驰乐牌干混砂浆背罐车具有以下特点：在液压系统中设置有单向阻尼阀，减小了翻转架回落的冲击，使翻转架的回落更加平稳；在翻转架与副车架之间设有安全联接销，在车辆行驶时减小了翻转架的振动，提高了车辆行驶的的安全性。

副车架总成布置在底盘车架上平面，为边梁式副车架结构，其上设置有翻转油缸安装及倾卸机构旋转轴，副车架总成后端设置有液压支腿伸缩梁，支腿伸缩梁上设有机械锁止结构，可对两腿分别实现锁止为了避免筒仓在运输过程中向前移动，副车架总成前端设置有枕形档座，枕形档座可根据筒仓的位置前后移动调节并锁止。

翻转架翻转角度大，可达到98度（其它的多在95度以下），在装载料仓时，车辆可停靠的范围大，减小了驾驶员倒车对正料仓的难度，整个操作驾驶员一人即可，从而实现储料罐文明装卸，并节约了时间和劳力。减轻了储料罐装卸劳动强度，大大提高装卸效率和经济效益。

    背罐车主要由底盘、副车架总成、装卸翻转机构、液压系统、电气系统等组成。主要用于移动运输容积为18m3～22m3、直径不大于2500mm的标准干混砂浆散装移动筒仓。

主要结构介绍：

    1.副车架总成布置在车架上平面，为边梁式副车架结构，其上设置有翻转油缸安装座及倾卸机构旋转轴。副车架总成后端设置有液压支腿伸缩梁。支腿伸缩梁上设有机械锁止结构，能对两档可分别实现可靠锁止。
    2.液压系统主要由传动轴、柱塞泵、翻转油缸、移动油缸、支腿油缸、多路换向阀等部件组成。
    3.为避免筒仓在运输过程中向前移动，副车架总成前端设置有枕形挡座，枕形挡座可根据筒仓的前后位置前后移动并锁止。
